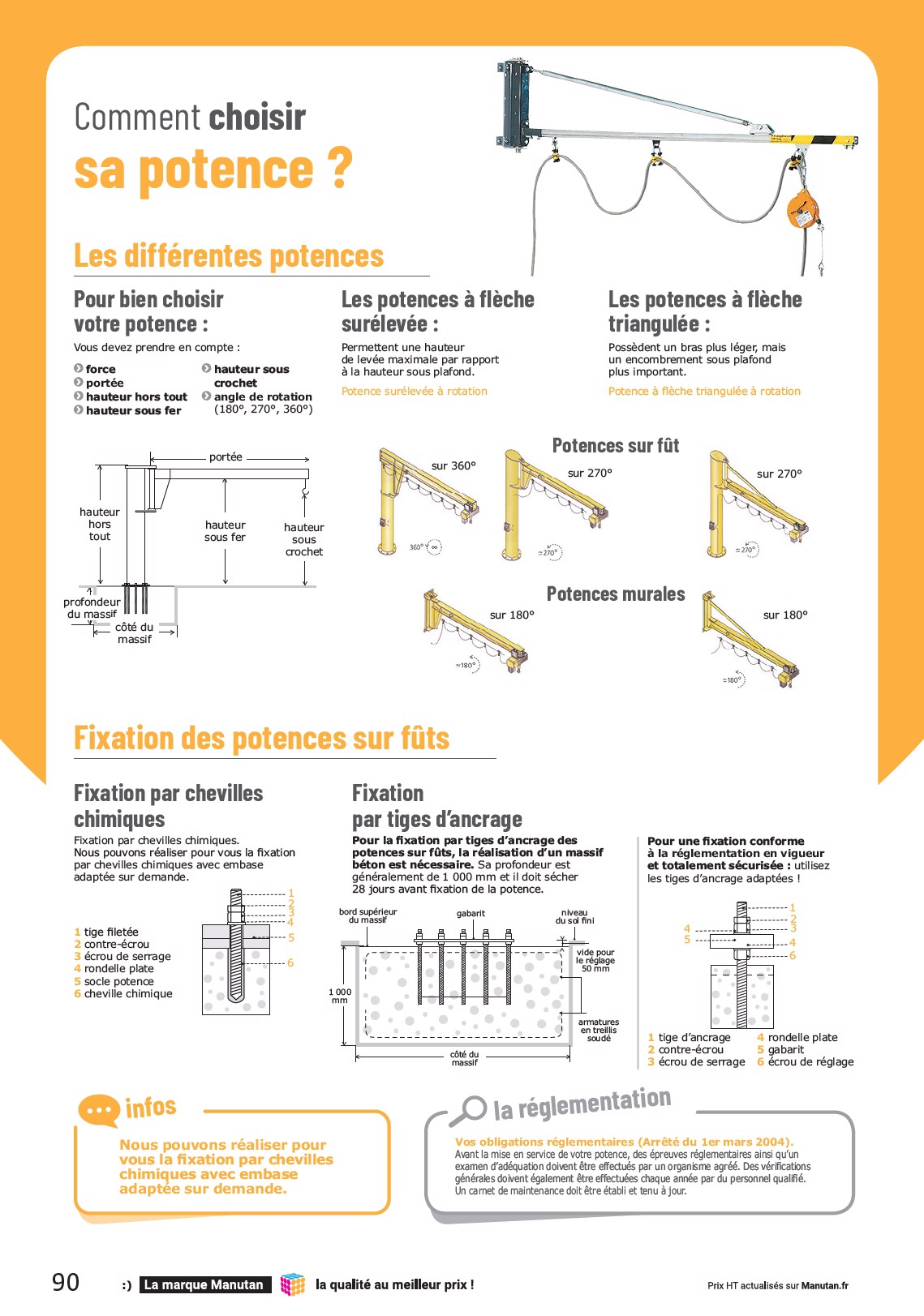

Comment choisir sa potence ? Les différentes potences Pour bien choisir votre potence : Vous devez prendre en compte : force portée hauteur hors tout hauteur sous fer hauteur sous crochet angle de rotation (180°, 270°, 360°) Les potences à flèche surélevée : Permettent une hauteur de levée maximale par rapport à la hauteur sous plafond. Potence surélevée à rotation Les potences à flèche triangulée : Possèdent un bras plus léger, mais un encombrement sous plafond plus important. Potence à flèche triangulée à rotation < portée > sur 360° Potences sur fût sur 270° sur 270° hauteur hors tout hauteur sous fer hauteur sous crochet < < < < profondeur du massif < côté du > massif Potences murales sur 180° sur 180° < < < < < < Fixation des potences sur fûts Fixation par chevilles chimiques Fixation par chevilles chimiques. Nous pouvons réaliser pour vous la fixation par chevilles chimiques avec embase adaptée sur demande. 1 2 3 4 1 tige filetée 5 2 contre-écrou 3 écrou de serrage 6 4 rondelle plate 5 socle potence 6 cheville chimique Fixation par tiges d’ancrage Pour la fixation par tiges d’ancrage des potences sur fûts, la réalisation d’un massif béton est nécessaire. Sa profondeur est généralement de 1 000 mm et il doit sécher 28 jours avant fixation de la potence. bord supérieur du massif gabarit niveau du sol fini < < 1 000 mm < côté du massif vide pour le réglage 50 mm armatures en treillis soudé > Pour une fixation conforme à la réglementation en vigueur et totalement sécurisée : utilisez les tiges d’ancrage adaptées ! 1 2 4 3 5 4 6 1 tige d’ancrage 2 contre-écrou 3 écrou de serrage 4 rondelle plate 5 gabarit 6 écrou de réglage infos Nous pouvons réaliser pour vous la fixation par chevilles chimiques avec embase adaptée sur demande. la réglementation Vos obligations réglementaires (Arrêté du 1er mars 2004). Avant la mise en service de votre potence, des épreuves réglementaires ainsi qu’un examen d’adéquation doivent être effectués par un organisme agréé. Des vérifications générales doivent également être effectuées chaque année par du personnel qualifié. Un carnet de maintenance doit être établi et tenu à jour. 90
